Unruhschwinger

Unruhschwinger werden in tragbaren Uhren verwendet.
Peter Henlein fertigte etwa 1509 in Nürnberg die ersten tragbaren Uhren mit
einem Schwinger der als Feder Schweinsborsten hatte. Ihre äußere Form war
einem Ei ähnlich, deshalb wurden diese Uhren Nürnberger-Ei genannt.

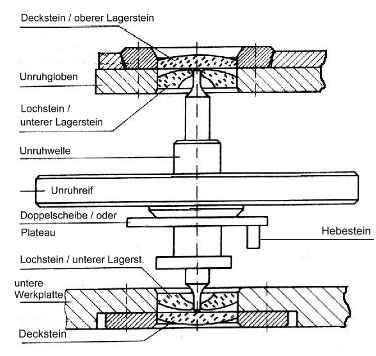

Die Unruh auch Balance genannt, besteht aus der Unruhwelle,
Unruhreif (U-Ring mit 2 bis 4 U-schenkeln), Spiralrolle mit Spirale und
Klötzchen, Doppelscheibe mit Hebestein oder Plateau genannt.

Die Unruhwelle wird aus gehärteten Stahl gedreht. Schon die Vorbereitung des
Materials erfordert viel Erfahrung.
Der Stahl wird gehärtet und dann so angelassen/wieder etwas weicher gemacht,
daß man ihn gerade noch so mit normalen Werkzeugstahl/Drehmeisel bearbeiten
kann. Dabei ist es wichtig, daß der Stahl überall die gleiche Härte erhält. Es
dürfen nicht einzelne kleine Bereiche im Stahl härter sein als andere.
Mit einer vorgeschriebenen Toleranz von zwei hundertstel Millimeter bei der
Fertigung der Unruhwelle gehört sehr viel Übung und Erfahrung dazu eine
gebrauchsfähige Unruhwelle von Hand herzustellen.
Das ist unter anderen eine Anforderung während des praktischen Teils der
Meisterprüfung.

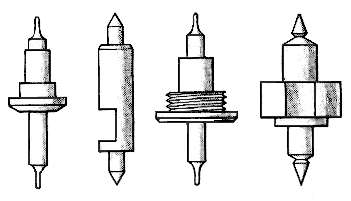

     von links nach rechts:
     Unruhwelle mit Trompetenzapfen, UW. mit Körnerspitzen,
     Glashütter UW. mit Gewinde, Roßkopfwelle

Der Unruhreif besteht aus dem Ring und den Schenkeln.
Der Ring ist der schwerste und stabilste Teil. Das Material für den Unruhreif
muß so beschaffen sein, daß es sich bei Temperaturänderung nur sehr wenig
ausdehnt oder zusammenzieht. Das hat großen Einfluß auf die Ganggenauigkeit.

    von links nach rechts:
    monometallischer Unruhring, geschlossener monometallischer Unruhring
    mit Schrauben, Bimetallische - Kompensationsunruh

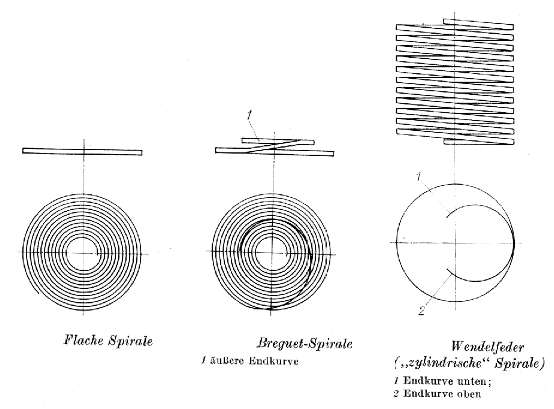

Die Spirale ist auf den oberen Teil der Unruhwelle an der Spiralrolle befestigt.
Sie ist ein elastisches, spiralförmig gewickeltes, metallisches Federband mit
mindestens 10 Wicklungen.
Ihr anderes Ende ist mit Hilfe des Spiralklötzchens an den Unruhgloben befestigt.

Spiralfedern aus Stahl verändern ihre Länge bei Temperaturänderungen stark,
darum wird heute eine Legierung - Nivarox eingesetzt, was großen Einfluß auf den
genauen Gang der Uhr hat.

Um die Einflüsse der Temperaturänderungen auf Unruhreif und Spirale sehr klein
zu halten wurden verschiedene Kompensationsunruhen konstruiert zB:
bimetallische Kompensationsunruh, Guillaume Kompensationsunruh.
